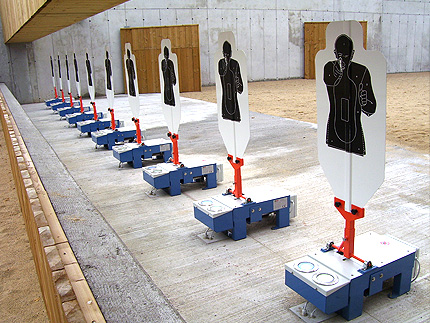

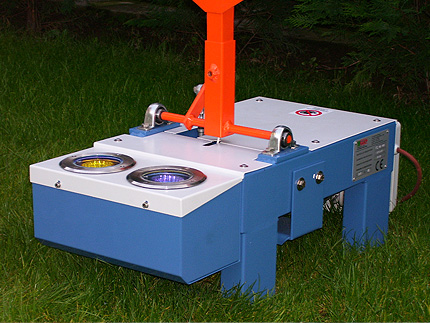

| La macchina è composta da un sistema motore-riduttore
che comanda lo spostamento della sagoma, il meccanismo è
alloggiato all’interno di una struttura in ferro verniciato
con polveri a base di resine poliesteri. Il meccanismo di abbattimento
viene messo in funzione da un sensore, che rileva l’impatto
del colpo sulla sagoma.
Per il fissaggio della sagoma è previsto un morsetto
con volantino, sul quale si può inserire una sagoma
di tipo IPSC in cartone o in alluminio.

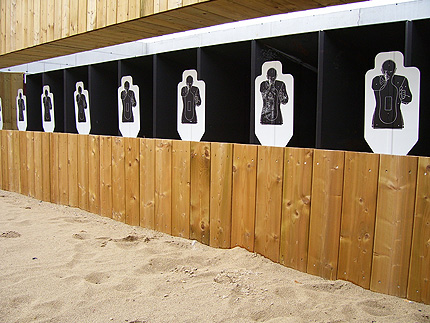

Per l’installazione è necessario prevedere una
protezione per defilare dai colpi la struttura della macchina.
A questo scopo puo essere fornita una lamiera in acciaio balistico
da porre di fronte alla macchina.
La macchina può funzionare nei seguenti modi:
- AUTONOMO: la sagoma funziona in automatico, si abbatte
quando viene colpita e si riposiziona automaticamente dopo
un determinato tempo variabile da 3 a 15 secondi.
- CENTRALINA DI COMANDO: il funzionamento viene gestito
dalla centralina elettronica di comando TIMER ACT5001 oppure
dalla scheda PC2000, in questo caso è necessario predisporre
una cassetta elettrica di interfaccia tra la sagoma abbattibile
e la centralina.
- PANNEL PC: il sistema di comando è costituito
da un personal computer, con sistema video “Touch screen”,
mediante un software dedicato è possibile gestire il
funzionamento degli impianti sagome abbattibili e gli impianti
girasagome. A video sono indicati gli impianti, la posizione
delle sagome, i parametri impostati e gli allarmi, è
inoltre possibile visualizzare una scheda con riportati i
risultati dei tiratori, le sagome che sono state colpite ed
i tempi impiegati per colpirle. È possibile stampare
le schede collegando una stampante al computer.
|
