Linea
aerea motorizzata su rotaia (TS.27.001)
CARATTERISTICHE TECNICHE |
|
L’impianto Linea aerea modello TS.27.001,
è stato studiato per offrire un prodotto di alta qualità
ed affidabilità, ideale per l’installazione in
galleria negli stand a 25 e 50 metri, la traslazione del carrello
è rapida e priva di urti, grazie ad un azionamento che
consente una rampa di accelerazione in partenza, ed una rampa
di decelerazione in fase di arrivo. L’azionamento di questo
tipo di impianto è gestito da una scheda elettronica
e da una centralina di comando con tastiera, che permette all’operatore
di posizionare il bersaglio lungo la linea di tiro, in una qualsiasi
posizione digitando da tastiera la distanza in metri. È
inoltre possibile inserire una tastiera di comando remota, in

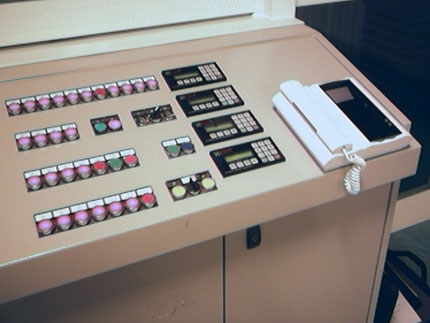

questo modo sarà predisposta la centralina nella consolle
del direttore del tiro, e la tastiera sarà fissata sullo
stallo di tiro per la ripetizione dei comandi da parte del tiratore.
|
|
CARATTERISTICHE GENERALI |
|
La linea aerea su rotaia è costituita
dai seguenti componenti:
Gruppo motore, da posizionare nella parte alta della zona tiratori,
composto da una struttura di sostegno in ferro verniciato, da
un sistema di pulegge per il trascinamento del cavo di traino.
Un motore passo passo , un carter di copertura a protezione
degli organi meccanici in movimento.

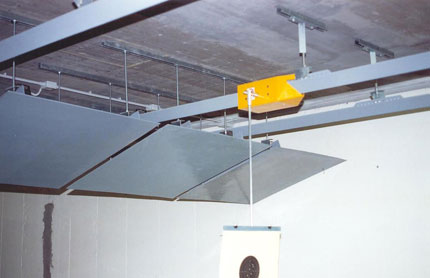

Guide per lo scorrimento del carrello, in acciaio verniciato,
complete di staffe regolabili per il fissaggio al soffitto,
la forma a V della rotaia consente di deviare i colpi accidentali
che potrebbero colpirla.
Gruppo di rinvio, posto alla estremità della guida, comprende
una puleggia per il rinvio del cavo di traino, e una molla per
il pretensionamento del cavo.

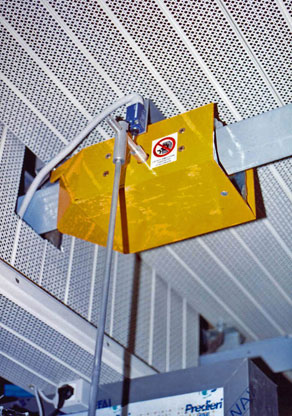

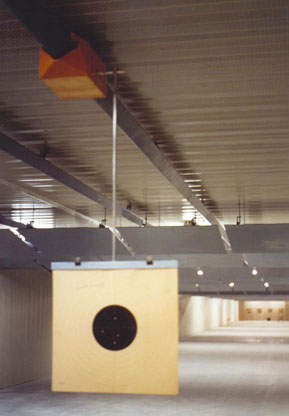

Carrello porta-bersaglio, costituito da una struttura di sostegno
in ferro zincato, completa di otto ruote con cuscinetti per
lo scorrimento, il carrello è completamente rivestito
con lamiere in acciaio balistico opportunamente inclinate per
deviare i colpi accidentali.
Asta porta-bersaglio, realizzata in alluminio, opportunamente
vincolata al carrello. |
|
DOTAZIONE ELETTRICA |
|
- Quadro elettrico di potenza, può essere
predisposto per una o più linee, nel caso di fornitura
di una consolle di controllo, l’azionamento potrà
essere installato direttamente all’interno della consolle.
- Programmatore con tastiera per il comando e la programmazione
dell’impianto, il dispositivo può essere installato
nella postazione del tiratore, oppure nella postazione del direttore
di tiro.

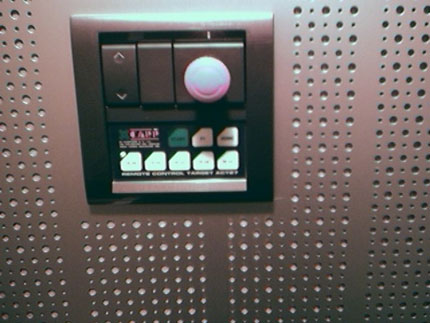

- Tastiera remota con inserite le quote delle fermate del carrello,
la tastiera è predisposta per l’installazione nella
parete del box di tiro, in modo da consentire al tiratore di
impostare autonomamente lo spostamento del carrello. |
|
DATI TECNICI |
|
Alimentazione: |
|
230V 50 Hz |
|
Potenza installata: |
|
400 W |
|
Corrente assorbita: |
|
2 A |
|
|
|
|
|
|
